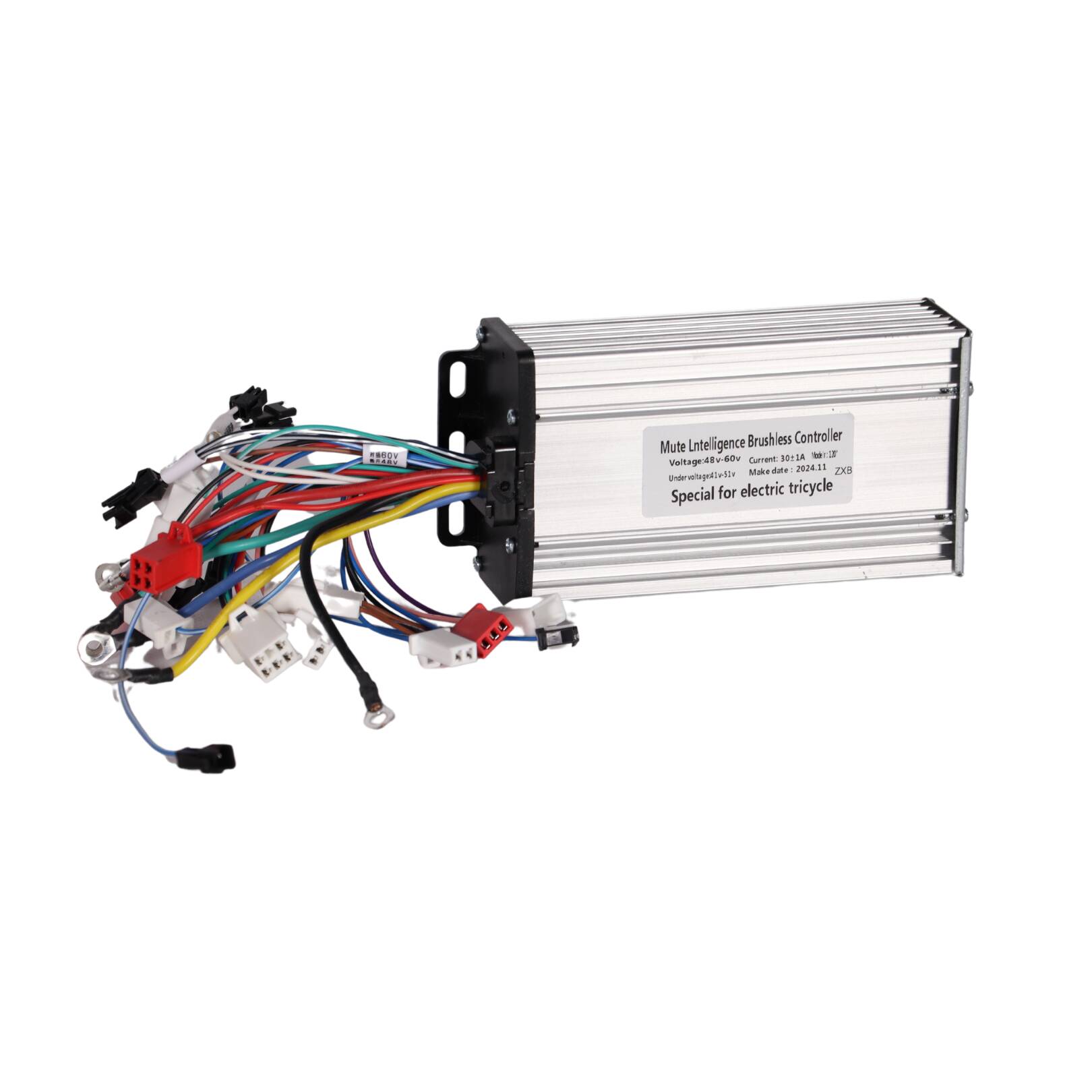

Контролер SPACE BN 021/Shuttle 48В 30А .

Опис

Контролер SPACE BN‑021 / Shuttle 48 В 30 А — надійний безщітковий контролер для електровелосипедів середньої та високої потужності.

• Робоча напруга: 48 В (допустимо 36–60 В)
• Номінальний струм: 30 А; піковий струм: до 45 А
• Сумісність: безщіткові мотор-колеса BLDC, фазовий кабель 3+5 (3 фази + 5 проводів датчиків Холла)
• Управління:
  • Ручка газу: 0–5 кОм або 1–4 КГц (імпульсний)
  • PAS: датчик каденсу 1–10 магнітів
  • Гальмівні датчики: механічні або гідравлічні концевики
• Роз’єми: стандартні кольорові JST-роз’єми для мотора, датчиків, живлення та аксесуарів
• Функції захисту:
  • Захист від зниженого/вищого напруги
  • Захист від перегріву
  • Захист від короткого замикання та перевантаження по струму
• Протокол зв’язку: UART для налаштування параметрів через зовнішній додаток або дисплей
• Сумісні дисплеї: LED-дисплей, LCD-дисплей з підтримкою швидкості, рівня PAS, рівня заряду акумулятора
• Ступінь захисту: IP65 — пило- та вологозахищений алюмінієвий корпус
• Габарити: 128 × 63 × 33 мм
• Вага: близько 300 г

Монтаж: зафіксуйте контролер поблизу мотора, мінімізуючи довжину силових проводів. Підключіть фазові та холлові дроти мотора, живлення від акумулятора, сенсори газу, PAS та гальмівні датчики. Перед першим запуском перевірте полярність та налаштуйте параметри струму і PAS через UART-інтерфейс або дисплей за інструкцією виробника.
